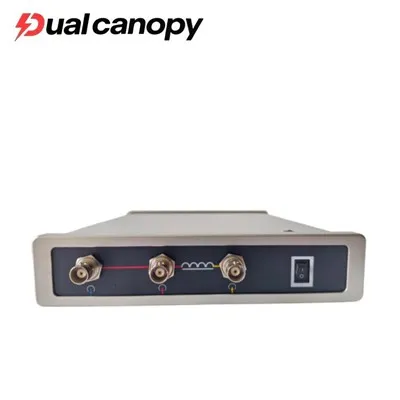

Transzformátor SFRA Sweep Frequency Response Analyzer

Transzformátortekercsek alakváltozásának mérésére szolgáló műszer
Nagy pontosságú transzformátor tekercselés tesztelő A transzformátor tekercselés deformációvizsgálója (más néven transzformátor tekercselés alakváltozási vizsgáló eszköze) egy speciális műszer a teljesítménytranszformátor tekercseinek deformációjának kimutatására. Megfelel az olyan iparági szabványoknak, mint a DL/T911-2016. Ez a műszer letapogatja az amplitúdó{5}}frekvencia-válasz jellemzőit az 1 kHz és 1 MHz közötti frekvenciatartományban, elemzi az olyan paramétereket, mint a tekercs elosztott induktivitása és kapacitása, és képes diagnosztizálni a hibatípusokat, például a torzítást, a kidudorodást, az elmozdulást és a fordulatok közötti rövidzárlatokat. Széles körben használják 66 kV és 500 kV közötti teljesítménytranszformátorok állapotfelmérésére és karbantartására.
A High Precision Transformer Winding Tester műszer jelforrásból, adatgyűjtő modulból, feldolgozó egységből stb. áll. DDS digitális sweep frekvencia technológiát alkalmaz, és támogatja a két-csatornás 16-bites A/D mintavételezést és az USB-átvitelt. A műszaki mutatók közé tartozik a ±0,1 dB mérési pontosság, a -100 dB-től +20 dB-ig terjedő dinamikatartomány, valamint érintőképernyővel és Word-jelentések automatikus generálásának funkciójával. A tesztelés során nem kell felemelni a transzformátort. Az egy-fázisú mérési idő kevesebb, mint 60 másodperc. Támogatja a laterális (háromfázisú összehasonlítás) és longitudinális (történelmi adatok) görbeanalízist. Beépített szakértő diagnosztikai rendszer, amely automatikusan kiadja a deformáció mértékét.

Nagy pontosságú transzformátor tekercsellenőrző A műszer DDS jelkimeneti csatornával van felszerelve gerjesztő jelként a frekvencia söpöréséhez; a jelkimenet szinuszos, a jelkimenet amplitúdója pedig szoftveresen állítható, maximum ±5V amplitúdóval. A kimeneti impedancia 50Ω.
Két adatgyűjtési csatorna van, az egyik a gerjesztő jel, a másik pedig a válaszjel gyűjtésére szolgál, amelyek az átviteli függvény kiszámítására szolgálnak.
A gerjesztőcsatorna mérése fix tartománnyal történik: ±5V; a válaszcsatorna 8 tartománybeállítással rendelkezik, és a mérés során a tartomány automatikusan beáll, a maximális bemeneti jel ±25 V.
Az adatgyűjtési csatornák kvantálási pontossága 12 bit.
Az adatgyűjtési csatornák maximális statikus hibája 0,5%.
Az egyes csatornák maximális tárolási kapacitása 64K minta.
Az egyes csatornák legmagasabb mintavételi sebessége 20 Msps.
Az adatgyűjtő csatornák bemeneti impedanciája 1MΩ.
A frekvencia-söprés mérési tartománya 1K - 1MHz.
A szkennelési módszer egy lineáris eloszlású frekvencia söprögető mérési módszer.
A letapogatási frekvencia pontossága: a jelforrás által kibocsátott szinuszos jel frekvenciapontossága nem több, mint 0,01%.
A frekvencia-söprés mérésének frekvenciapontjai: 1K - 1MHz, 1000 mérési ponttal.
Az eredeti Vittal alváz került átvételre.
Megfelel a nemzeti energiaipari szabványnak: DL/T911-2004

Magasabb-frekvenciás feszültség esetén a transzformátor minden tekercsét induktív és kapacitív passzív lineáris két-portos hálózatnak tekinthetjük, amely elosztott paraméterekből, például lineáris ellenállásokból, induktorokból (kölcsönös induktivitás) és kondenzátorokból áll. Belső jellemzői a H(jω) átviteli függvénnyel írhatók le. Ha a tekercs deformáción megy keresztül, akkor a tekercsen belüli elosztott induktivitás, kapacitás stb. elkerülhetetlenül megváltozik, ami változást eredményez a vele egyenértékű H(jω) hálózati átviteli függvény nulláiban és pólusaiban, és ezáltal megváltozik a hálózat frekvenciameneti jellemzői.
A transzformátor tekercsének amplitúdó{0}}frekvencia-válasz jellemzőit egy frekvencia letapogató módszerrel kapjuk meg. Folyamatosan változtassa a külsőleg alkalmazott VS szinuszos gerjesztőforrás f frekvenciáját (ω=2πf szögfrekvencia), mérje meg a V2 válaszkapocs-feszültség és a V1 gerjesztőkapocs-feszültség jelamplitúdóinak arányát különböző frekvenciákon, és kapja meg a megadott amplitúdóját- a megadott szélgörbületi válaszfrekvencia és -frekvencia mellett. L, K és C a tekercs egységnyi hosszára jutó elosztott induktivitást, elosztott kapacitást és földelosztott kapacitást jelentik, V1 és V2 az ekvivalens hálózat gerjesztési és válaszkapocsfeszültségei, VS a szinuszos gerjesztő jelforrás feszültsége, RS a jelillesztési forrás kimeneti impedanciája, az ellenállás pedig.

1. A transzformátor tekercs alakváltozás-vizsgálója egy mérő részből és egy elemző szoftver részből áll. A mérési részt egy nagy sebességű{2}}mikrokontroller vezérli, és jelgenerálásból és jelmérésből áll. Az elemzési részt egy laptop számítógép tölti ki. A mérési rész egy univerzális USB interfészen keresztül csatlakozik a hordozható számítógéphez, amely csatlakoztatható-and- és kényelmesen használható.
2. A tesztelés során csak a transzformátor csatlakozó buszát kell eltávolítani. Minden teszt elvégezhető a transzformátor fedelének felemelése vagy szétszerelése nélkül.
3. A műszer kettős mérési funkcióval rendelkezik: lineáris sweep frekvencia mérés és szegmentált sweep frekvencia mérés, és kompatibilis a jelenlegi két műszaki iskola mérési módjával. A lineáris sweep-frekvencia mérés 2 MHz-es pásztázási frekvenciájú, így több elemzést biztosít a transzformátor alakváltozási helyzetéhez.
4. A műszer magas fokú intelligenciával rendelkezik, kényelmesen használható, és számos funkcióval rendelkezik, mint például az automatikus tartománybeállítás és az automatikus mintavételi frekvencia beállítás.
5. A szoftver a Windows platformon alapul, és kompatibilis a Windows 98/2000/WinXP rendszerrel.
6. Történelmi görbe-összehasonlítás elemzést biztosítunk. Egyidejűleg több történeti görbe is betölthető megfigyelésre, és bármely frekvenciasáv kiválasztható erősítéshez a horizontális és függőleges elemzéshez. Egy szakértő intelligens elemző és diagnosztikai rendszer van felszerelve, amely képes automatikusan diagnosztizálni a transzformátor tekercsének állapotát és 6 görbét terhelni. Az egyes görbék releváns paraméterei automatikusan kiszámításra kerülnek, automatikusan diagnosztizálják a tekercs deformációját, és referencia következtetéseket adnak a diagnózishoz.
7. A szoftverkezelési funkció erőteljes. Teljes mértékben figyelembe veszi a helyszíni használat-szükségleteit, és automatikusan menti a környezeti állapot paramétereit, hogy alapot biztosítson a transzformátor tekercselés deformációjának diagnosztizálásához. A mérési adatokat a rendszer automatikusan lemezre menti, színes nyomtatási funkcióval rendelkezik, és kényelmes a felhasználók számára tesztjelentések készítéséhez.
8. A szoftver nyilvánvaló humanizált jellemzőkkel rendelkezik. A mérési feltételek többsége kiválasztási tétel. A transzformátor részletes paraméterei elmenthetők diagnosztikai referenciaként való használatra, és az információk később hozzáadhatók és módosíthatók a webhelyen történő bevitel nélkül. Kényelmesebb a használata.
9. A szoftver magas fokú intelligenciával rendelkezik. A bemeneti és a kimeneti jel csatlakoztatása után a feltételek paraméterei beállnak, minden mérési munka befejezhető, és a történeti hullámforma görbék megnyithatók összehasonlító megfigyelésre és a mérés leállítására a mérés során bármikor.
10. Az egyes fázismérésekhez szükséges idő kevesebb, mint 60 másodperc. Nagy, közepes és alacsony-tekercselésű teljesítménytranszformátor esetén (a kapacitás és a feszültségszint korlátozása nélkül) a transzformátor tekercs alakváltozásának mérése összesen legfeljebb 10 percet vesz igénybe.
11. A transzformátor mérése során a kábelező személyzet tetszőlegesen elrendezheti a jel bemeneti és kimeneti vezetékeit, ami nincs hatással a mérési eredményekre. A kábelezéssel foglalkozó személyzet a transzformátorolajtartály tetején maradhat anélkül, hogy leesne, csökkentve a munkaintenzitást.

1. Először ellenőrizze, hogy a transzformátor földelése jó-e, és a persely összes vezetékét le kell választani.
2. Rögzítse részletesen a vizsgált tétel adattábla adatait és azt, hogy az eredeti üzemi körülmények között van-e eltérés, valamint a vizsgált transzformátor fokozatkapcsolójának helyzetét az aktuális vizsgálati körülmények között, és gondosan vigye be az információkat a regisztrációs ablakba.
3. Hozzon létre egy alkönyvtárat a vizsgált cikk adatállományainak a vizsgált cikk helyzete alapján; a teszt befejezése után készítsen biztonsági másolatot a mért adatokról ebbe a könyvtárba, és figyeljen a rendezési munkára.
4. Adattárolási formátum: A fájl ASCII kód ​​formában kerül tárolásra.
5. Az imént leállított transzformátornál mérje meg. A mérés előtt próbálja meg hagyni, hogy a hőt leadja és a lehető legjobban lehűljön; azonban a teljes mérési folyamat során állítsa le a rá alkalmazott hűtési intézkedéseket, és tartsa fenn a hőmérsékletet, hogy elkerülje a mérési folyamat során a nagy hőmérséklet-változásokat, amelyek befolyásolhatják a mérési eredmények konzisztenciáját.
6. A helyszíni tesztelés során-a műszer véletlen károsodásának elkerülése érdekében használja a mellékelt áramleválasztó transzformátort.
